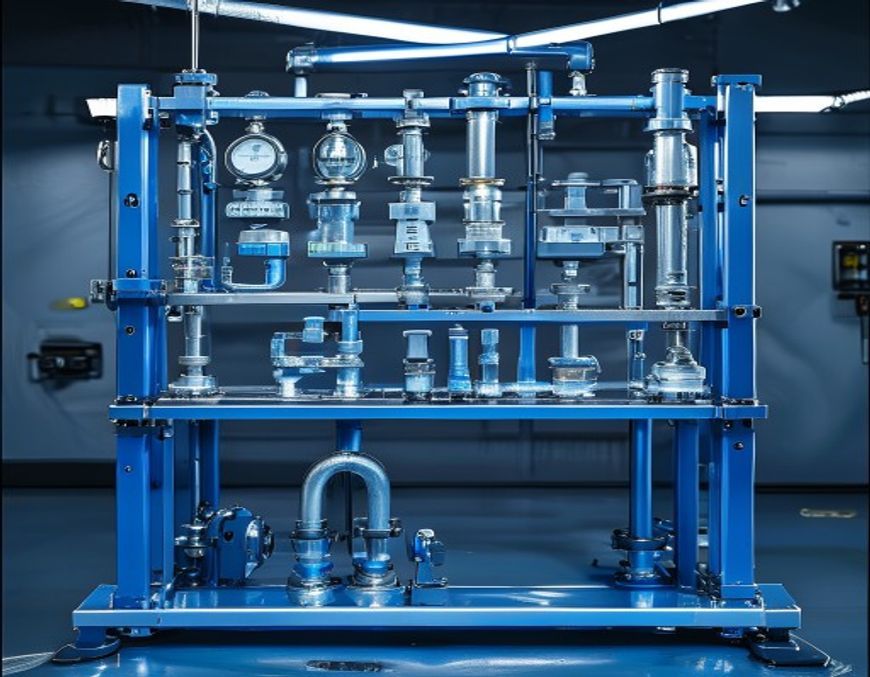

Banc didactique en hydraulique industrielle : étude des circuits de puissance, des distributeurs et des actionneurs vérins.
Domaine : Hydraulique Niveau : BTS / Licence 8 TP fournis Norme : ISO 1219-1 / ISO 4413
Présentation pédagogique
Le Banc hydraulique industriel est un équipement de laboratoire conçu pour l’enseignement du domaine Hydraulique en cursus universitaire. Il permet une approche pratique des concepts théoriques, depuis la lecture de schémas jusqu’à la mise en service de cycles complets. Chaque sous-ensemble est instrumenté pour permettre des mesures précises et reproductibles.
Adapté aux promotions de niveau BTS / Licence, il développe les compétences métier attendues sur le marché du travail : lecture documentaire, sécurité, méthodologie expérimentale, analyse de défauts et rédaction de comptes-rendus techniques. Les 8 travaux pratiques fournis sont structurés selon une progression croissante en autonomie.
Schéma fonctionnel du banc
Caractéristiques techniques
Pression max
200 bars
Débit pompe
8 L/min
Vérins
u00d832 u00d7 200mm course
Alimentation électrique
220V monophasé / 380V triphasé selon variante
Châssis
Acier soudé, peinture époxy bleu Biroona
Plan de travail
Plateau stratifié 18mm, anti-statique
Dimensions hors-tout
1200 × 800 × 1500 mm (L×l×H)
Poids approximatif
120 à 180 kg selon configuration
Sécurité opérateur
Boutons d'arrêt d'urgence, protections IP54
Norme de référence
ISO 1219-1 / ISO 4413
Niveau pédagogique
BTS / Licence
Travaux pratiques inclus
8 TP avec énoncés et corrigés
Garantie
2 ans pièces et main-d’œuvre
Pièces détachées
Disponibles 10 ans après commande
Installation
Sur site, par technicien Biroona
Formation des enseignants
Incluse — 1 journée
Schéma de câblage normalisé
Travaux pratiques inclus (8)
1
Lecture d'un schéma ISO 1219
Identifier les symboles normalisés
Durée : 2h00
2
Cycle vérin simple effet par 3/2
Câbler et commander un actionneur basique
Durée : 2h00
3
Cycle vérin double effet par 4/3
Maîtriser les positions du distributeur
Durée : 2h30
4
Régulation de vitesse par limiteur
Comparer régulation à l'entrée et à la sortie
Durée : 2h00
5
Limitation de pression par soupape
Mesurer la courbe de tarage
Durée : 2h00
6
Circuit séquentiel à 2 vérins
Câbler un cycle automatique a+b+a-b-
Durée : 3h00
7
Mesure de débit et de pression
Utiliser manomètres et débitmètres
Durée : 2h00
8
Diagnostic de fuite et de chute de pression
Méthodologie de dépannage hydraulique
Durée : 2h30
Compétences métier développées
Pourquoi choisir ce banc
Robustesse
Châssis acier, composants industriels, conçu pour l’usage intensif en laboratoire.
Pédagogie
8 TP structurés avec énoncés étudiants, corrigés enseignants et grilles d’évaluation.
Installation
Livraison sur site et mise en service par nos techniciens. Formation des enseignants incluse.
SAV dédié
Support technique sous 24h ouvrables, pièces détachées garanties 10 ans.
Composants fournis
Centrale de puissance
Groupe motopompe 1,5 kW
Réservoir 30L avec filtration
Manomètre 0-250 bars
Échangeur thermique
Composants de circuit
Distributeurs 4/3 manuels et électriques
Limiteur de pression réglable
Régulateurs de débit unidirectionnels
Clapet anti-retour piloté
Actionneurs et mesure
Vérins double effet Ø32mm course 200mm
Débitmètre 0-15 L/min
Capteurs de pression piézoélectriques
Capteurs de position fin de course
De la commande à la mise en service
Compatible avec les cursus
BTS Licence Master Ingénieur ISET ENIM ESPRIT ENIT
Questions fréquentes
Quel est le délai de livraison ? +
Comptez 6 à 8 semaines après validation du devis, livraison et installation incluses sur site.
Pouvons-nous adapter le banc à notre programme ? +
Oui, chaque banc est configurable selon votre programme pédagogique et le niveau de vos étudiants. Discutez-en avec notre équipe lors du devis.
Formation des enseignants ? +
Une journée de formation est incluse pour vos enseignants et techniciens. Une convention pédagogique peut accompagner la livraison.
SAV et pièces détachées ? +
Garantie 2 ans pièces et main-d'œuvre. Support technique sous 24h ouvrables. Pièces disponibles 10 ans après commande.
Équipez votre laboratoire avec le Banc hydraulique industriel
Tarifs universités · Livraison et formation incluses · Garantie 2 ans · Réponse sous 24h ouvrables
